概述

在環網柜運行過程中，不可避免地受到電、熱、機械和環境等各種因素的影響，絕緣介質不斷劣化，導致運行狀態不佳，甚至發生各種故障，引起局部乃至大面積停電，造成巨大的直接或間接經濟損失。因此，對環網柜進行運行狀態監測便成了一項不容忽視的工作。

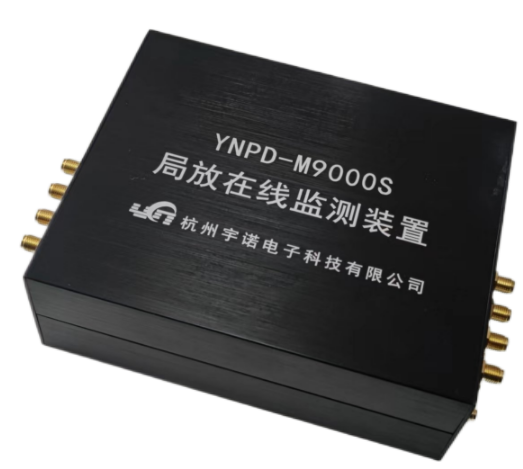

裝置結構介紹

本裝置利用暫態地電壓和超聲波二合一傳感器進行信號耦合，并通過信號線傳輸至局放數據處理終端，進一步通過RS485等方式將數據上傳至數據管理傳輸單元，數據管理傳輸單元可通過無線通訊方式將數據上傳至云服務器，對監測數據實現遠程訪問。傳感器采用局放傳感器（超聲波+暫態低電壓二合一），安裝于環網柜機構室和電纜室之間。

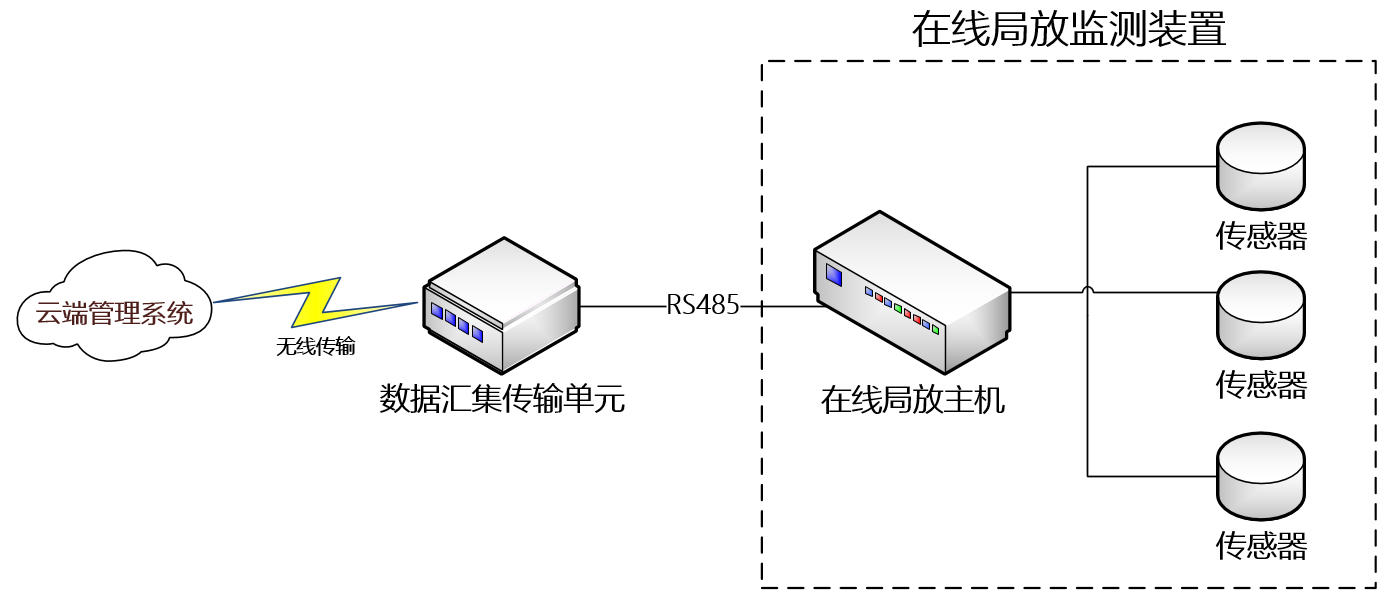

整體結構圖如下所示：

圖1 整體結構圖

說明：

1、在線局放監測裝置僅為圖中框線內的部分，包括局放主機和傳感器兩個部分；

2、一個主機可以連接1~8個傳感器，如需8個以上監測點需要再增加主機；

3、主機通過485協議向數據傳輸單元報告實時監測結果。

產品功能

裝置綜合超聲波、TEV檢測方法能及時發現環網柜的絕緣缺陷，適用于10kV及以上電壓等級環網柜的局部放電在線監測。
裝置具備診斷分析和放電源定位功能：能實時分析并顯示各個監測點局部放電幅值【一秒內測到的所有放電脈沖中最大放電脈沖對應的峰值】（最大放電量）、頻次、峰值、均值、噪聲水平、脈沖周期數數據以及確定放電點相對位置，必要時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為環網柜的檢修工作提供依據。
裝置具備24h全程監測局放活動及趨勢功能，通過局放軟件可實現對數據采集間隔時間自行設置。

裝置具備就地數字化功能：采集裝置可對局放信號進行就地數字化，極大程度上簡化了數據處理，保證數據傳輸?shù)臏蚀_性。

系統故障告警功能，包括報警閥值設置、告警指示等，一定程度上避免事故的發生。

裝置具備自檢、數據存儲、測試信息管理功能。

技術指標：

序號	項目	指標
1	電源	DC24-48V
2	通訊接口	RS485、USB、以太網
3	數據上傳通信協議	滿足電房智能網關之間的通信和接口協議要求
4	采集間隔	5s，可配置
5	暫態地電壓傳感器檢測頻帶范圍	3MHz～100MHz
6	超聲波傳感器檢測頻帶范圍	20kHz～60kHz
7	傳感器通道數量	4/8
8	使用壽命	≥8年
9	尺寸	15312551(mm)
10	安裝位置	環網柜二次室內
11	環境溫度	-40℃～+80℃
12	海拔高度	≤4500m

技術參數：

項目		指標
適用范圍		環網柜、中置柜、箱變、電纜分支箱等

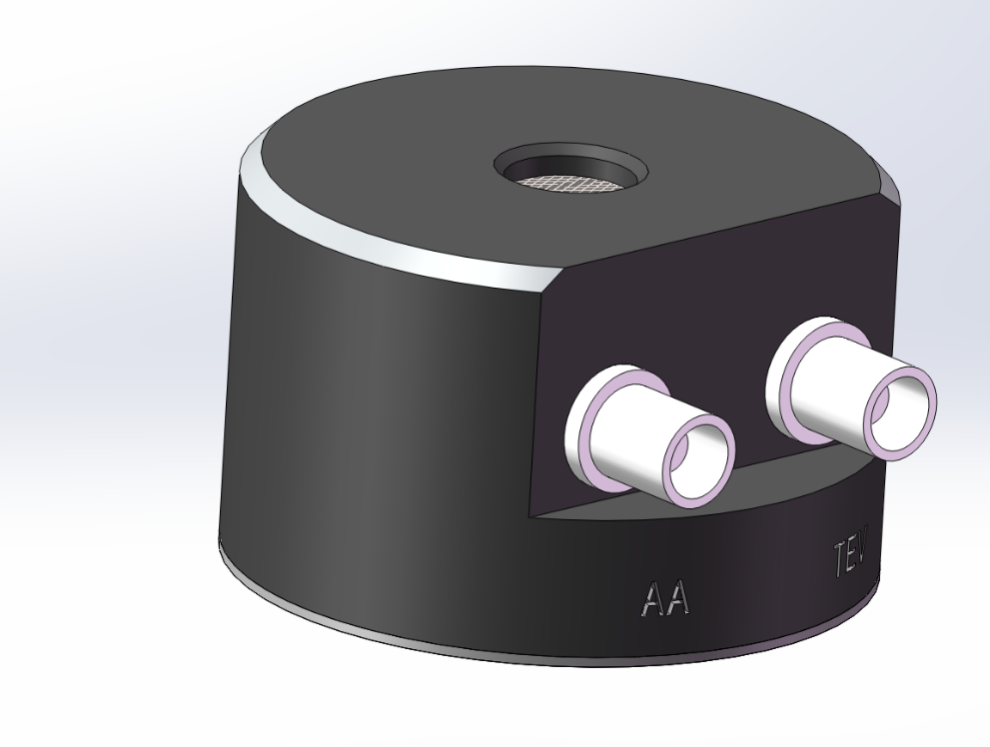

傳感器類型		超聲波傳感器、暫態地電壓傳感器
超聲波傳感器	靈敏度	峰值靈敏度不少于60dB（V/（m/s）
	檢測頻帶	20kHz～60kHz
	測量范圍	0dBμV～60dBμV
	線性度誤差	±20%
暫態地電壓傳感器	檢測頻帶	3MHz～100MHz
	測量范圍	0dBmV～60dBmV
	分辨率	1dB
	脈沖計數	脈沖計數誤差不大于±10%
線性度誤差		±20%
穩定度誤差		裝置連續工作1小時后，注入恒定幅值的脈沖信號時，其響應值的變化不應超過±20%。
使用壽命		≥8年
尺寸		656541(mm)
安裝位置		環網柜機構室和電纜室之間（離電纜頭的最少安全距離不少于70mm，能有效檢測電纜室內局部放電數據）
安裝方式		磁吸式安裝
